Самодельный токарный станок в большинстве случаев успешно заменяет дорогие заводские приспособления. Особенно когда есть желание обрабатывать металл с минимальными затратами на оборудование.

Совсем несложно сделать маленький настольный токарный станок своими собственными руками, а можно подобрать чертеж посложнее — для гаража. Стоимость деталей и материалов доступна, некоторые запчасти наверняка найдутся в хозяйстве.

Основные элементы и принцип работы

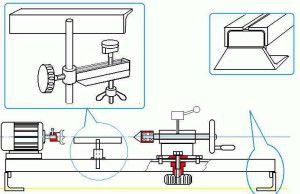

устройство токарного станка

устройство токарного станка

Одна из важнейших характеристик токарного станка по металлу — это способность выдерживать серьезные нагрузки, возникающие при обработке металлов. Одновременно с этим требуется точность и скорость работы.

Простая конструкция для обработки металла в домашних условиях содержит:

  • основу (станину);
  • две стойки (они же бабки);
  • электродвигатель;
  • механизм передачи движения;
  • приспособление для закрепления заготовки;
  • упор для резака (суппорт).

Основные механизмы размещаются в передней бабке, но мотор самодельной конструкции может находиться снаружи. С помощью механизма передачи движение от двигателя передается на шпиндель — полый вал, к которому с помощью патрона прикрепляется заготовка. Задняя бабка служит для поддержания свободного конца детали.

Точность обработки достигается не только умелыми руками:

  • устойчивостью основания;
  • отсутствием «биения» шпинделя;
  • надежным креплением заготовки в патроне.

Сделанный по всем правилам мини-станок легок в управлении, компактен. Он подойдет для обработки небольших металлических деталей различной формы, заготовок из дерева, пластика.

Подбор деталей

Когда чертежи всех узлов и приспособлений разработаны, можно приступить к подбору деталей.

Основание

мощная металлическая станина

мощная металлическая станина

Назначение станины — жесткая фиксация ведущего и ведомого центров. Для настольного мини-станка его можно своими руками сделать из деревянного бруска. Такая конструкция выдержит работу с маленькими деталями из металла. Стационарная станина для гаража или мастерской должна быть прочной, ее сваривают из уголка, металлических полос или швеллера. Рекомендуется использовать направляющие заводского изготовления. При неимении они собираются из металлопроката собственными руками.

Размеры станины определяют габариты деталей, которые будут обрабатываться. Так, длина заготовки зависит от расстояния между планшайбой(патроном) и центром задней бабки.

Электродвигатель и передача

Самый подходящий для самодельного станка — асинхронный двигатель. Его особенность — постоянная скорость вращения. Чтобы обрабатывать металлические заготовки, необходима следующая мощность:

  • для работы с небольшими заготовками из мягких металлов — 0,5 — 1 кВт;
  • для работы с крупными деталями и сталями — 1,5 — 2 кВт.

Вполне подойдет двигатель от электрической дрели большой мощности.

Следует избегать использования коллекторных электродвигателей, скорость вращения которых зависит от нагрузки. Разгоняясь на холостом ходу, он может привести к выбросу заготовки из патрона и травмированию рук. Если же никакого другого двигателя нет, коллекторный нужно дополнить редуктором, контролирующим оборотистость при любых нагрузках.

Передача может использоваться ременная или зубчатая. Своими руками проще собрать ременную, она достаточно надежна. Ремень нивелирует усилие, направленное вдоль вала и разрушающее подшипники электромотора.

Можно использовать и коробку передач, которая позволит работать на несколько скоростей. А увеличить оборотистость двигателя можно с помощью дополнительного шкива.

Альтернатива передаточному механизму — крепление патрона для инструмента прямо на вал двигателя. Такое приспособление нер�
